產品簡介：
OPGW光纜耐張線夾施工要點：1、采用預絞絲式耐張線夾；纏繞預絞絲時應保證兩端整齊，并保持原預絞絲形狀；2、接地線安裝位置要統一，放線不得偏扭、或垂直水平；接頭引下要順暢。美觀；3、OPGW耐張線夾上的各種螺栓、…
1、采用預絞絲式耐張線夾；纏繞預絞絲時應保證兩端整齊，并保持原預絞絲形狀；
2、接地線安裝位置要統一，放線不得偏扭、或垂直水平；接頭引下要順暢。美觀；
3、OPGW耐張線夾上的各種螺栓、穿釘，除有固定的穿向外，其余穿向應統一；
4、OPGW光纜耐張線夾預絞絲重復使用不得超過兩次；
預絞絲式耐張線夾，對OPGW光纜起到保護和提高抗震作用。耐張線夾預絞絲耐酸堿耐腐蝕，壽命長，握力大，易操作，不需要配備專業工具，完全手工操作，可用于OPGW/ADSS光纜線路、架空電力線路拉線施工，完全可以替代鑄鐵、鑄鋼、鑄鋁件等產品；預絞絲的特殊設計，因為預絞絲長，握力大，不易磨損，可以保證耐張線夾本身不會產生對OPGW光纜造成損害的應力集中，從而對線路能起到很好的保護作用，歡迎各位新老客戶選購。
OPGW耐張線夾握力達OPGWG光纜拉斷力(RTS)的95％，且不得滑動和損傷OPGW，存放光纖的鋼管不得有任何變形。耐張金具的破壞強度不小于120kN(OPGW-140)（構架側用耐張金具強度不小于70kN）。

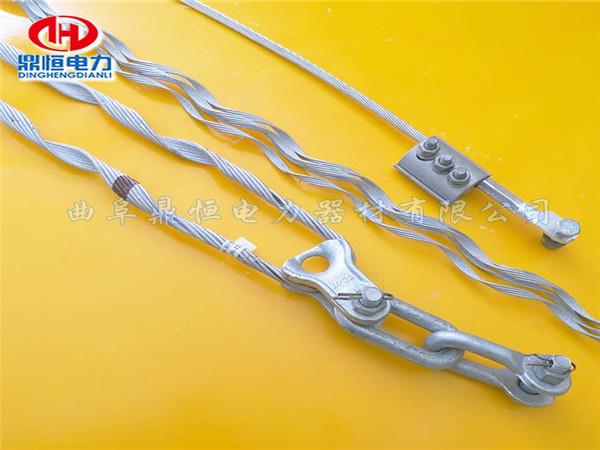

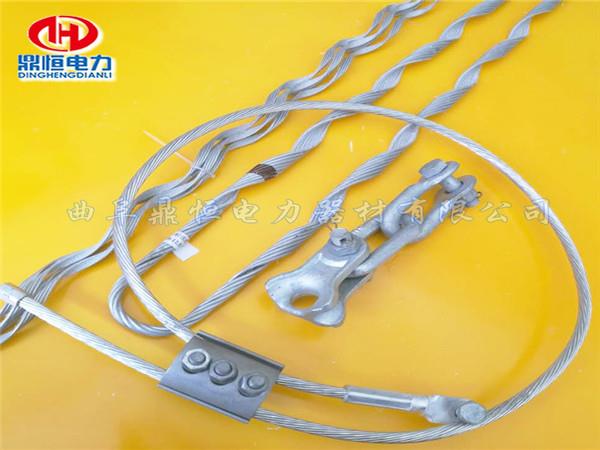

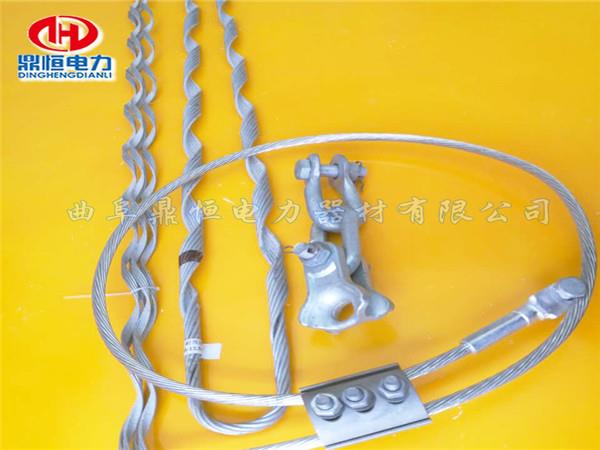

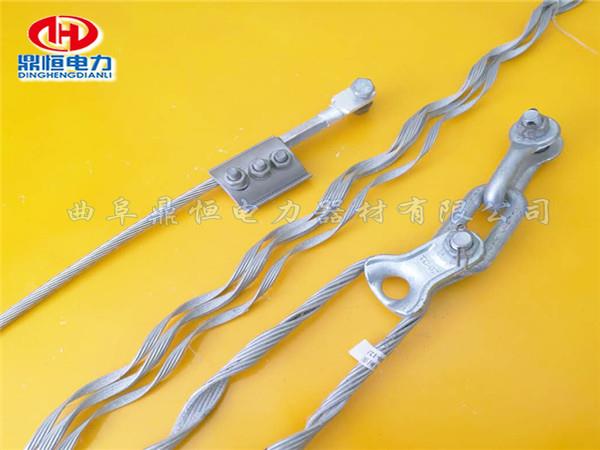

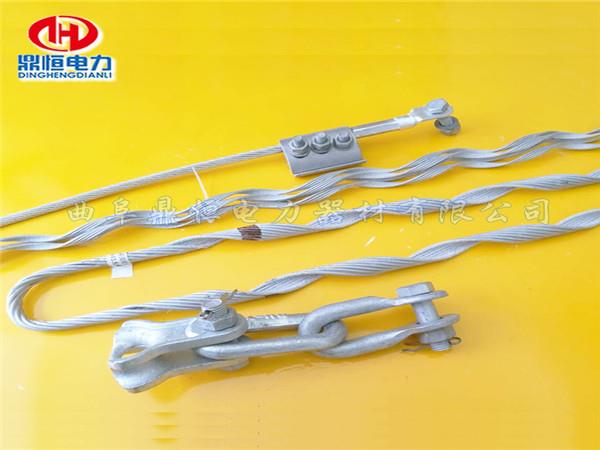

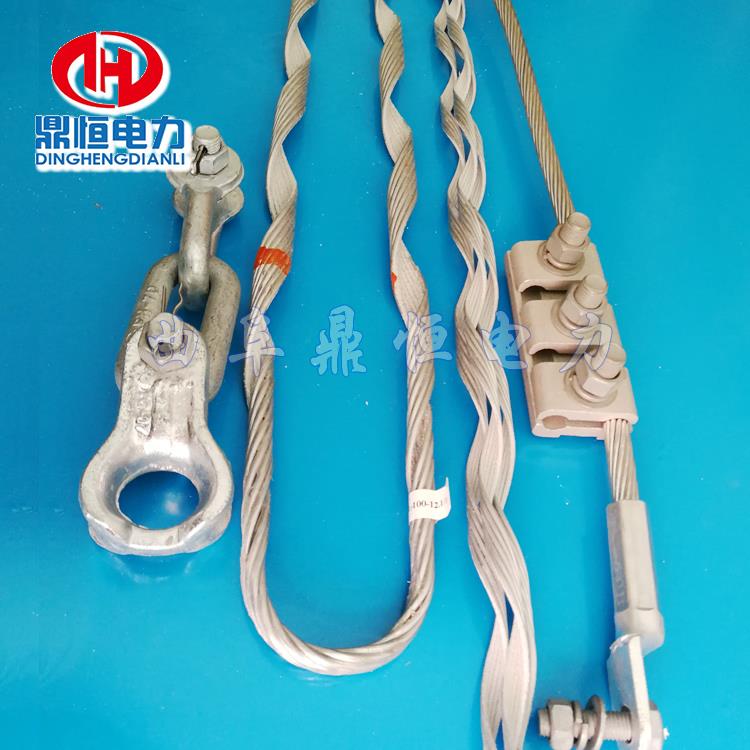

組成：U型環、延長環、嵌環、PD掛環、接地金具、內絞絲、外絞絲、螺栓、螺母、閉口銷等,可以根據要求選配其他的配件。
用途：承受全張力，將OPGW光纖復合地線聯接至終端、轉角接續或光纜接續桿塔上。
1、U形掛環、延長環、嵌環、PD掛板等配件：熱鍍鋅鑄鋼材質。

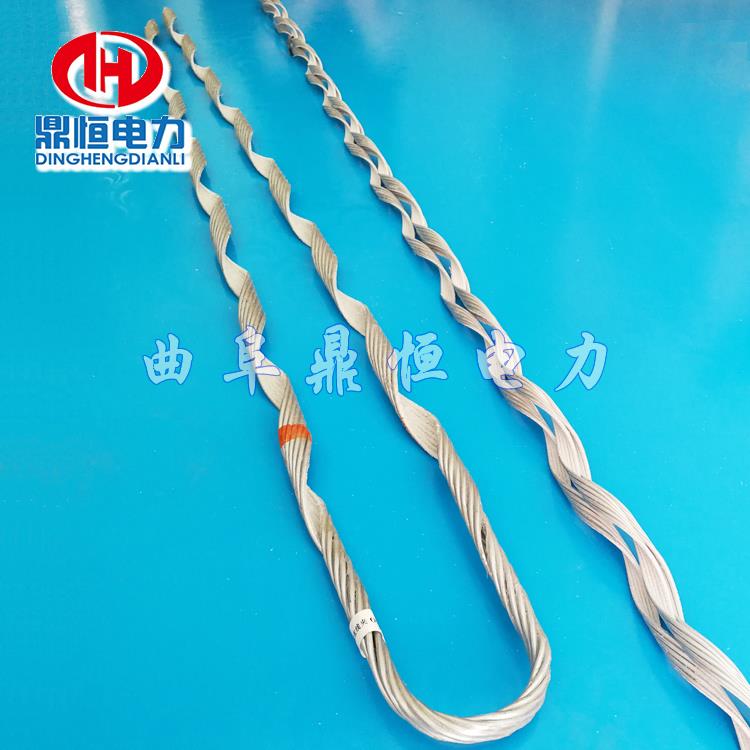

2、耐張預絞絲：用鋁包鋼絲制成,預絞絲在工廠加工時被預制成束，并在內壁粘有一層牢固的金剛砂，以達到對光纜減少側壓力的條件下增加耐張線夾的握力，具有很高的抗拉強度、硬度和良好的彈性以及極強的防銹能力，能在惡劣的氣候環境下長期使用。
3、OPGW光纜接地線主要作用接地用，為短路電流提供通路；接地線夾由一根銅絞線或鋁絞線接地線及一套并溝線夾和一個接線端子構成。
1、應力分布均勻，無應力集中點，能很好的保護光纜。
2、在不超過光纜側壓強度的前提下，對光纜有較大的握著力，能承受較大的張力。
3、對光纜的握力不低于光纜極限抗拉強度（UTS）的95%，完全適合光纜架設的需要。
4、材質與導線完全一致，從而保證較強的耐腐蝕性。
5、線夾具有牢固的絞合環，可以對鋼芯鋁絞線、鋁絞線、鋁合金絞線等導線提供足夠的握緊力，而且具有更大的適用導線尺寸范圍。
選配技術數據要求
|
光纜名稱 |
規格型號 |
握力（KN) |
使用檔距 |
絞絲長度（mm） |
色標 |
|
|
內絞絲 |
外絞絲 |
|
||||
|
OPGW |
DONZ-50-*.*B |
50 |
300 |
1800 |
1400 |
紅、綠 |
|
DONZ-60-*.*B |
60 |
400 |
1900 |
1500 |
紅、綠 |
|
|
DONZ-70-*.*B |
70 |
500 |
2000 |
1600 |
紅、綠 |
|
|
DONZ-80-*.*B |
80 |
501－700 |
2200 |
1700 |
紅、綠 |
|
|
DONZ-100-*.*B |
100 |
701－1000 |
2500 |
1900 |
紅、綠 |
|
1、使用在與終端桿塔、耐張桿塔和接續桿塔的聯接。
2、具體配置為：終端桿塔一桿塔/1套，耐張桿塔一桿塔/2套，接續桿塔一桿塔/2套。
3、按纜徑和光纜額定握力選配耐張線夾,因此用戶可根據選用規格表選配適合的耐張線夾。
4、接地線夾隨耐張線夾一起訂購，不允許在耐張線夾的內層或外層預絞絲上直接安裝接地線夾。
強度：根據客戶需要，所配置強度為50KN、60KN、700KN、80KN等。
